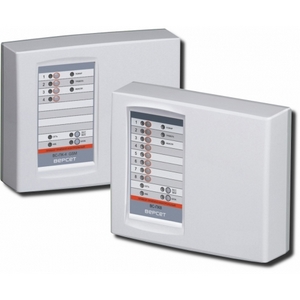

BC-ПК4 GSM прибор приемно-контрольный охранно-пожарный

Приборы с количеством шлейфов сигнализации 2,4, или 8 используются для охраны различных помещений, их пожарной охраны, организации санкционированного прохода в помещение (контроль доступа), управления технологическим оборудованием. Для решения вышеперечисленных задач потребители могут использовать заложенные производителем в приборе функциональные режимы (конфигурации): «Пожарный», «Охранный», «Охранно-пожарный», «Исходный». Кроме этого возможно в режиме конфигурирования прибора произвести «точную настройку» различных параметров прибора

Тип любого из шлейфов прибора может быть определен, как охранный, пожарный, технологический, неиспользуемый. В охранные и пожарные шлейфы сигнализации (ШС) могут быть включены любые типы пороговых охранных и пожарных извещателей соответственно. В технологические ШС могут быть включены датчики с помощью которых прибор будет отслеживать различные критические параметры, например, температуры в помещении, влажности, освещенности, загазованности и т.д. Технологические ШС также используются для контроля состояния подключенных к прибору внешних технических средств, используемых совместно с прибором, состояние которых прибор должен отображать. Например, внешний резервированный источник питания. Тип ШС «Неиспользуемый» присваивается шлейфам, которые в настоящее время не используются для контроля извещателей и датчиков. Прибор не контролирует такие ШС и не реагирует на изменение их состояния. Схемы включения извещателей и датчиков в ШС различных типов приведены в руководству по эксплуатации прибора.

Для каждого из типов шлейфов можно задавать свои тактики работы.

Для охранных шлейфов: «Разрешение задержки на вход и выход», типы постановки на охрану («Закрытая дверь», «Открытая дверь»), «Тихая тревога», «Тревожная кнопка», «Автовзятие», «Контроль снятого с охраны ШС», «Круглосуточный».

Для пожарных шлейфов: «Шлейф с повышенной нагрузочной способностью», «Круглосуточный».

Для технологических шлейфов: «Неисправность внешних технических средств», «Круглосуточный».

Управление шлейфами сигнализации прибора, для их постановки на охрану и снятия с охраны, выполняется с помощью кнопок для пожарных и технологических ШС и с помощью кнопок или электронных ключей, приписанных к шлейфам, для охранных ШС. Кроме электронных ключей могут также использоваться считыватели проксимити карт и кодонаборные клавиатуры, работающие по протоколу электронных ключей Touch Memory.

Для совместного управления ШС могут быть объединены в разделы. Количество разделов в приборе может быть до четырёх. В раздел объединяются шлейфы одного типа. Если ШС раздела управляются кнопками, то постановка на охрану и снятие с охраны всех ШС раздела будет происходить при нажатии кнопки любого ШС, входящего в раздел. Аналогично, если к каким-то ШС раздела приписаны ключи, то с помощью любого из этих ключей будут управляться все ШС, входящие в раздел.

Прибор имеет несколько выходов, предназначенных для передачи оповещения и управления внешними устройствами. Прежде всего, три линии для подключения устройств оповещения (оповещателей): звукового, светового оповещателей и табло, указывающее направление эвакуации (табло «Выход»). Режимы работы прибора, в которых включаются эти выходные линии и их электрические характеристики, а также схемы подключения приведены в руководстве по эксплуатации прибора. Прибор обеспечивает контроль целостности линий подключения оповещателей и выдачу соответствующей индикации в случае их неисправности. Если по условиям применения прибора нет необходимости в контроле линий оповещения, то он может быть отключен при конфигурировании параметров прибора.

Прибор имеет три выходных реле с переключаемыми «сухими контактами». В исходной (заводской) конфигурации прибора реле срабатывают в соответствии с событиями: «Пожар» (реле 1), «Тревога» (реле 2), «Неисправность» (реле 3). При конфигурировании параметров прибора возможно задавать прикрепление одного или более ШС к реле прибора. В этом случае изменение состояния ШС будет вызывать срабатывание соответствующего реле. Такая возможность может быть использована, например, для управления внешним оборудованием в пожарных зонах, для управления оборудованием при срабатывании датчиков в технологических ШС.

Приборы серии ВС-ПК являются многофункциональными приборами. Кроме охранных и пожарных функций, прибор обеспечивает санкционированный проход в контролируемое помещение (точка доступа).

Питание прибора выполняется от встроенного сетевого источника питания, зарезервированного аккумулятором ёмкостью 4,5 Ач, размещающимся в корпусе прибора. Прибор выполнен по энергосберегающей технологии и может работать от аккумулятора не менее 30 часов в дежурном режиме. Кроме того в приборе предусмотрено подключение внешного резервированного источника питания.

Технические характеристики прибора ВС-ПК
Параметры
Значение

Количество ШС, подключаемых к прибору, шт.:

ВС-ПК2
2

ВС-ПК4
4

ВС-ПК8
8

Питание прибора:

от сети переменного тока частотой (50±1) Гц, В

от аккумулятора, В
220+10%-15%

12 ± 15 %

Время работы прибора от АКБ при пропадании сетевого напряжения, час, не менее:

в дежурном режиме без внешней нагрузки по цепи 12В
30

в режиме тревоги при полной нагрузке по цепи 12В
3,5

Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ ), А, не более:
0,5

Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более:
1,0

Максимальный суммарный ток по выходам оповещения «-СО», «-СИ», «-ТАБ», А, не более
1,0

Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в кратковременном режиме (не более 5 мин.), А, не более
1,0

Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в постоянном режиме, А, не более
0,5

Напряжение на клеммах для подключения ШС, В

в дежурном режиме
17 ± 1,7

при разомкнутом состоянии ШС
22 ± 1

Максимальный ток на клеммах ШС, мА:

для токопотребляющих извещателей
3 ± 0,2

при замкнутом состоянии ШС
20±2

Сопротивление выносного резистора, кОм
7,5 ± 5%

Время реакции на нарушение шлейфа, мсек, не более:
50, 300, 3000

Задержка опроса ИП при верификации, сек
30, 60, 120

Задержки для охранного ШС, сек:

задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»;
15, 30, 45, 60

задержка включения выносного звукового оповещателя (сирены) при нарушении ШС.
0, 15, 30, 60

Максимальное количество ключей ТМ, записываемых в прибор, шт:
256

Параметры реле ПЦН:

Напряжение переменного тока, не более, В
250

Напряжение постоянного тока, не более, В
24

Ток, не более, А
3

Условия эксплуатации:

диапазон рабочих температур, °С;
-30…+50

относительная влажность при температуре окружающего воздуха 25 °С, %.
до 98

Габаритные размеры прибора, мм, не более:
240х200х85

Масса прибора без аккумулятора, кг, не более:
2
